Tester zásuvky prívesu 7pólov

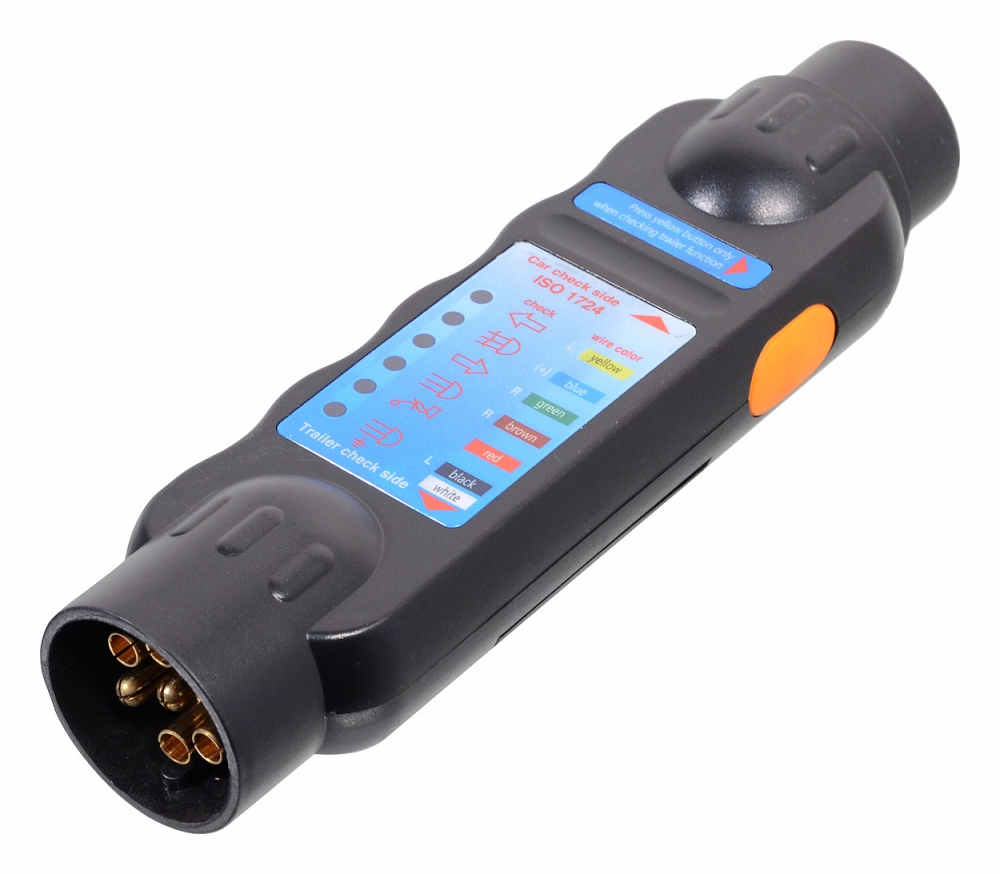

Tester s LED diódami pre overenie všetkých funkcií osvetlenia pre zásuvku ťažného zariadenia vozidla a pre zástrčku prívesu. Otestuje všetky 7 pólové zásuvky a zástrčky; pomocou adaptérov (nie je súčasťou balenia) aj všetky 13 pólové zásuvky a zástrčky v 7 pólovej funkcii. LED kontrolky zobrazia nefunkčné spojenie.

Návod na použitie: Vložte do testera jednu 9V batériu (nie je súčasťou balenia), dbajte na správnu polaritu. Zapojte tester do zásuvky či zástrčky prívesu a vyhodnoťte namerané údaje.

Meranie zástrčky prívesu:

• Pre meranie je nutné, aby v prívese boli vo všetkých svetlách funkčné žiarovky .
• Zapojte zástrčku do testera a stlačte žlté tlačidlo na boku prístroja.
• Ak je všetko v poriadku, všetky LED diódy sa rozsvietia. Každá LED dióda signalizuje funkciu jedného elektrického okruhu.
• Ak nesvieti niektorá LED kontrolka, príčinou môže byť chybné zapojenie, prerušený vodič alebo prasknutá žiarovka.
• Ak nesvieti ani jedna LED dióda, je pravdepodobne porušený vodič -12V (kostra), alebo je v prístroji vybitá batéria.

< b>Meranie zásuvky ťažného zariadenia vozidla:

• Rozsvieťte svetlá vozidla a zapnite blinkre.
• Zapojte tester do zásuvky ťažného zariadenia vozidla a stlačte žlté tlačidlo na boku prístroja.
• LED kontrolky signalizujú, ktoré svetlá sú zapnuté a prenášajú sa správne do zásuvky ťažného zariadenia.
• Ak nesvieti ani jedna LED kontrolka, je pravdepodobne porušený vodič -12V (kostra), alebo nie sú rozsvietené žiadne svetlá vozidlá.

Upozornenie: Tento tester nie je možné použiť pre zásuvky ťažného zariadenia, ktoré majú vlastnú riadiacu jednotku (CANBUS). Nikdy nezapájajte tester do zásuvky ťažného zariadenia a prívesu súčasne. Vždy vykonávajte meranie prívesu a ťažného zariadenia vozidla samostatne.
